A. LANGKAH TOPOLOGI

1.      Alat yang dibutuhkan :

a.       Siapkan 4 PC Komputer

b.      Siapkan 2 Switch

c.       Siapkan 1 Router

2.      Dengan Setting Sebagai Berikut :

NO	NAMA	IP ADDRESS	SUBNETMASK	GATEWAY
1.	PC0	10.0.0.1	255.0.0.0	10.0.0.5
2.	PC1	10.0.0.2	255.0.0.0	10.0.0.5
3.	PC2	192.168.1.1	255.255.255.0	192.168.1.5
4.	PC3	192.168.1.1	255.255.255.0	192.168.1.5
5.	Router	Eth0 = 10.0.0.5	255.0.0.0	-
		Eth1 = 192.168.1.5	255.255.255.0	-

3.      Skema Topologi :

B. SINTAK/ COMMAND LINE INTERFACES

System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)
Copyright (c) 2000 by cisco Systems, Inc.
cisco 2811 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memory

Self decompressing the image :
########################################################################## [OK]
              Restricted Rights Legend

Use, duplication, or disclosure by the Government is
subject to restrictions as set forth in subparagraph
(c) of the Commercial Computer Software - Restricted
Rights clause at FAR sec. 52.227-19 and subparagraph
(c) (1) (ii) of the Rights in Technical Data and Computer
Software clause at DFARS sec. 252.227-7013.

           cisco Systems, Inc.
           170 West Tasman Drive
           San Jose, California 95134-1706

Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(15)T1, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2007 by Cisco Systems, Inc.
Compiled Wed 18-Jul-07 06:21 by pt_rel_team
Image text-base: 0x400A925C, data-base: 0x4372CE20

This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.

A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html

If you require further assistance please contact us by sending email to
export@cisco.com.
cisco 2811 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memory
Processor board ID JAD05190MTZ (4292891495)
M860 processor: part number 0, mask 49
2 FastEthernet/IEEE 802.3 interface(s)
239K bytes of non-volatile configuration memory.
62720K bytes of  ATA CompactFlash (Read/Write)
Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(15)T1, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2007 by Cisco Systems, Inc.
Compiled Wed 18-Jul-07 06:21 by pt_rel_team


         --- System Configuration Dialog ---

Continue with configuration dialog? [yes/no]: n


Press RETURN to get started!



Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 10.0.0.5 255.0.0.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.1.5 255.255.255.0
Router(config-if)#no shutdown
 %LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#

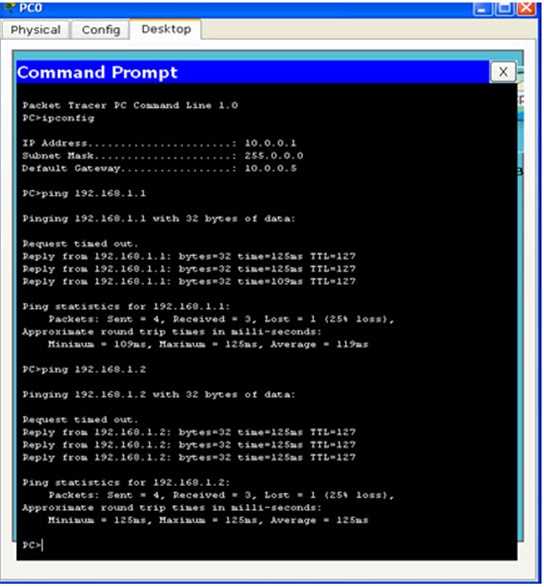

C. UJIAN (PING)

      1. Dari PC0 ke PC1 dan PC3

    2. Dari PC3 ke PC2 dan PC1



konfigurasi Router

NO	PERINTAH PENUH	PERINTAH SINGKAT	FUNGSI PERINTAH
1	Show startup-config	Sh st	Menampilkan isi file konfigurasi yang tersimpan di NVRAM
2	Show running-config	Sh ru	Menampilkan konfigurasi yang sedang berjalan di RAM. Termasuk hostname,passwords,interface IP addresses,routing protocol yang aktif,DHCP dan konfigurasi NAT
3	Show interfaces	Sh in	Menunjukkan interface yang berjalan di router
4	Show arp	-	Menampilkan dan memodifikasi resolusi alamat
5	Show IP route	Sh ip ro	Memperlihatkan konfigurasi routing
6	Show users	Sh u	Menampilkan seluruh user yang terhubung ke router
7	Show versions	Sh v	Menampilkan informasi tentang versi software yang sekarang sedang berjalan, lengkap dengan informasi hardware dan devicenya

TUGAS JARKOM 2

Perbedaan Ip public dan Ip privat

IP Public adalah IP address yang digunakan untuk lingkup internet, host yang menggunakan IP public dapat diakses oleh seluruh user yang tergabung diinternet baik secara langsung maupun tidak langsung (melalui proxy/NAT).

Contoh:IP Public adalah akses Speedy modem yang merupakan IP Public 125.126.0.1

IP Private adalah IP address yang digunkan untuk lingkup intranet, host yang menggunakan IP Private hanya bisa diakses di linkup intranet saja.

 Contoh: IP private akses di LAN modem menggunakan IP Private 192.168.1.1

       a.       10.0.0.0

Merupakan alamat private pada kelas A dan hanya terdapat 1 alamat private pada kelas ini.

      b.      172.16.0.0 – 172.31.0.0

Merupakan alamat private pada kelas B dan terdapat 16 alamat private.

      c.       192.168.0.0 – 192.168.255.0

Merupakan alamat private pada kelas C dan terdapat 256 alamat private

IANA adalah singkatan dari Internet Assigned Numbers Authority merupakan sebuah organisasi yang didanai oleh pemerintah Amerika Serikat yang mengurusi masalah penetapan parameter protokol internet, seperti ruang alamat IP, dan Domain Name System (DNS). IANA juga memiliki otoritas untuk menunjuk organisasi lainnya untuk memberikan blok alamat IP spesifik kepada pelanggan dan untuk meregistrasikan nama domain. IANA juga bertindak sebagai otoritas tertinggi untuk mengatur root DNS yang mengatur basis data pusat informasi DNS, selain tentunya menetapkan alamat IP untuk sistem-sistem otonom di dalam jaringan Internet. IANA beroperasi di bawah naungan Internet Society (ISOC). IANA juga dianggap sebagai bagian dari Internet Architecture Board (IAB).

·                      AfriNIC    (African Network Information Centre) - Africa Region

·                      APNIC    (Asia Pacific Network Information Centre) - Asia/Pacific Region

·                     ARIN        (American Registry for Internet Numbers) - North America Region

·                      LACNIC  (Regional Latin-American and Caribbean IP Address Registry)  Amerika Latin  dan beberapa
                                  negara di pulau Caribbean / Caribia

·                     IPE NCC (Réseaux IP Européens) - Europe, the Middle East, dan Asia Tengah

Indonesia Network Information Center (IDNIC) adalah pihak yang memiliki otoritas untuk memberikan domain name ID sebagai CCTLD (Country Code Top Level Domain). Wewenang IDNIC ini berasal dari pihak InterNIC sebagai pengelola top level domain.  Pendelegasian DTT-ID tercatat di dalam basis data InterNIC dengan NIC-Handle ID1-DOM. Jadi, pendelegasian ini tidak berdasarkan SK dan tidak berasal dari ITU (International Telecommunication Union). Bukan merupakan hasil munas organisasi mana pun, serta bukan warisan dari nenek moyang. Dengan sendirinya, tidak dibutuhkan restu dari pihak tertentu untuk mengelola DTT-ID.
